攻絲機
1產品概述
浮動式氣動攻絲機，簡稱氣動攻絲機，主要用于切削螺紋、倒角、擰螺釘?shù)鹊囊环N氣動工具。氣動攻絲機配有可上下、前后、左右移動的機械式手臂，作業半徑大。其在切削螺紋時，利用絲錐導向，始終保持與工作面垂直，不產生拉力與壓力，處于浮動狀態，從而保證了螺紋的幾何尺寸。當與移動式工作臺配合使用時，在用于大工件、復雜工件、多孔位工件切削螺紋的時候有優勢：機動靈活、重復定位快、精度。
2工作原理
當高壓空氣通過氣壓調整器進入攻絲機馬達后，壓下扳機，高壓空氣經進氣閥和換向按鈕組件進入馬達內部，帶動馬達轉子葉片產生周向旋轉力，轉子運動后經各齒輪副變速輸出大的扭力，帶動絲錐進行攻絲作業。攻絲機的工作氣壓可根據絲錐大小及產品材料而定，故在使用中請您根據絲錐大小、產品材料正確選擇減速機構進行使用。
3應用范圍
4氣動攻絲機特點
1.作為CNC設備的伴侶，成為其輔助工作臺。提高了CNC及操作工人的效率。
2.采用人體工學設計，操作簡便，降低了疲勞感。
3.工作時，不產生拉力與壓力，運行靈活，平衡準。
4.操作簡單輕便，不需要經驗和力量，操件者無需專門培訓，稍加訓練，就能操作。
5.壓縮空氣驅動，快速。
6.較小氣壓力和氣量，大扭力輸出。
7.能對鋼材、鐵、銅、鋁、塑料等材料攻絲。
8.馬達可調整轉速，加之筒夾帶過載保護裝置，因而攻絲損傷小，螺牙精度高。
9.較重的工件不需要定位或翻轉。
5適用行業
機械、模具、電子、冶金、電廠、煤礦、石油
6規格參數
|
工作半徑
|
1100
|
|||
|
平衡臂回轉角度（°）
|
360
|
|||
|
工作氣壓
|
6~8
|
|||
|
減速機構（r/min）
|
A300
|
A230
|
B95
|
B47
|
|
扭矩（N.M）
|
40
|
61
|
158
|
305
|
|
彈性筒夾聯接尺寸
|
￠19
|
￠19
|
￠30
|
￠30
|
|
攻絲能力鋼，不銹鋼
|
M3-M8
|
M3-M12
|
M12-M16
|
M20-M27
|
|
攻絲能力鑄鐵，有色金屬
|
M3-M10
|
M3-M12
|
M12-M20
|
M20-M30
|

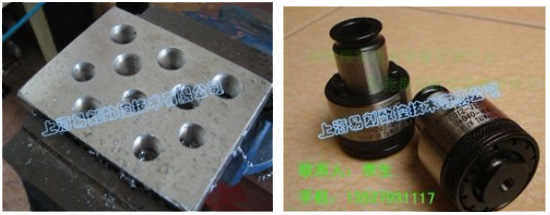

7現場工作圖
8打印效果圖
