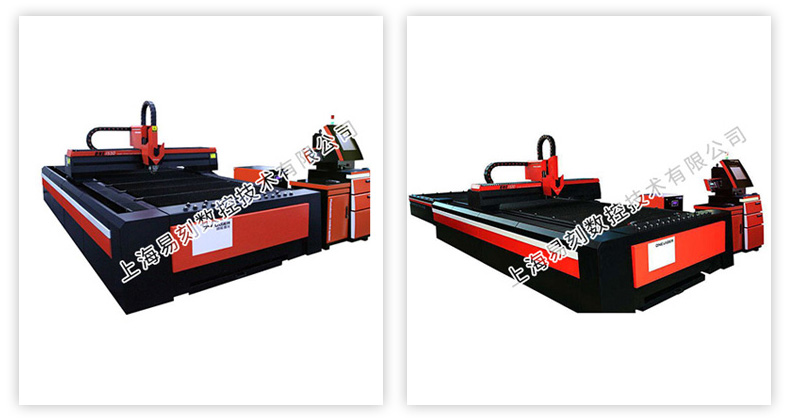

激光切割機

光纖金屬激光切割機

文字:[大][中][小] 手機頁面二維碼 2020/6/23     瀏覽次數:

激光切割機是將從激光器發射出的激光,經光路系統,聚焦成高功率密度的激光束。激光束照射到工件表面,使工件達到熔點或沸點,同時與光束同軸的高壓氣體將熔化或氣化金屬吹走。

隨著光束與工件相對位置的移動,使材料形成切縫,從而達到切割的目的。

激光切割加工是用不可見的光束代替了傳統的機械刀,具有精度高,切割快速,不局限于切割圖案限制,自動排版節省材料,切口平滑,加工成本低等特點,將逐漸改進或取代于傳統的金屬切割工藝設備。激光刀頭的機械部分與工件無接觸,在工作中不會對工件表面造成劃傷;激光切割速度快,切口光滑平整,一般無需后續加工;切割熱影響區小,板材變形小,切縫窄(0.1mm~0.3mm);切口沒有機械應力,無剪切毛刺;加工精度高,重復性好,不損傷材料表面;數控編程,可加工任意的平面圖,可以對幅面很大的整板切割,無需開模具,經濟省時。


1主要參數


X,Y工作范圍:1500mm*3000mm

切割聚焦鏡頭:F=80mm

大激光輸出功率:30000W

調繼沖頻率:$300Hz

電源脈沖寬度:0.5ms-2ms

激光器:雙燈鍍金聚光腔

切割接口卡:CNC 3000控制卡

切割軟件:適應PLT,DXF等格式

制冷功率:4000W

重復定位精度:±0.03/300mm

空程速度:0-20000mm/min

切割速度:0-15000mm/min


激光切割機系統一般由激光發生器、(外)光束傳輸組件、工作臺(機床)、微機數控柜、冷卻器和計算機(硬件和軟件)等部分組成。

1)機床主機部分:激光切割機機床部分,實現X、Y、Z軸的運動的機械部分,包括切割工作平臺。用于安放被切割工件,并能按照控制程序正確進行移動,通常由伺服電機驅動。

2)激光發生器:產生激光光源的裝置。對于激光切割的用途而言,除了少數場合采用YAG固體激光器外,絕大部分采用電-光轉換效率較高并能輸出較高功率的CO2氣體激光器。由于激光切割對光束質量要求很高,所以不是激光器都能用作切割的。高斯模式適用于小于1500W、低階模二氧化碳激光器100W-3000W、多模3000W以上。

3)外光路:折射反射鏡,用于將激光導向所需要的方向。為使光束通路不發生故障,反射鏡都要保護罩加以保護,并通入潔凈的正壓保護氣體以保護鏡片不受污染。一套性能良好的透鏡會將一無發散角的光束聚焦成無限小的光斑。一般用5.0英寸焦距的透鏡。7.5英寸透鏡僅用于>12mm厚材。

4)數控系統:控制機床實現X、Y、Z軸的運動,同時也控制激光器的輸出功率。

5)穩壓電源:連接在激光器,數控機床與電力供應系統之間。主要起防止外電網干擾的作用。

6)切割頭:主要包括腔體、聚焦透鏡座、聚焦鏡、電容式傳感器和輔助氣體噴嘴等零件。切割頭驅動裝置用于按照程序驅動切割頭沿Z軸方向運動,由伺服電機和絲桿或齒輪等傳動件組成。

7)操作臺:用于控制整個切割裝置的工作過程。

8)冷水機組:用于冷卻激光發生器。激光器是利用電能轉換成光能的裝置,如CO2氣體激光器的轉換率一般為20%,剩余的能量就變換成熱量。冷卻水把多余的熱量帶走以保持激光發生器的正常工作。冷水機組還對機床外光路反射鏡和聚焦鏡進行冷卻,以保證穩定的光束傳輸質量,并防止鏡片溫度過高而導致變形或炸裂。

9)氣瓶:包括激光切割機工作介質氣瓶和輔助氣瓶,用于補充激光震蕩的工業氣體和供給切割頭用輔助氣體。

10)空壓機、儲氣罐:提供和存儲壓縮空氣。

11)空氣冷卻干燥機、過濾器:用于向激光發生器和光束通路供給潔凈的干燥空氣,以保持通路和反射鏡的正常工作。

12)抽風除塵機:抽出加工時產生的煙塵和粉塵,并進行過濾處理,使廢氣排放符合環境保護標準。

13)排渣機:排除加工時產生的邊角余料和廢料等。


2產品特性


集成結構設計,外觀簡潔時尚。

采用進口伺服電機驅動,配備進口高鋼性減速機。

配備電動潤滑系統及排煙塵裝置。

適用于不銹鋼、碳鋼、合金鋼、鋁、銅、鈦等金屬管材。應用于體育健身器材、服裝道具展示架、醫療器械、鋼制家具、門窗廚衛、鋼制家具行業等。

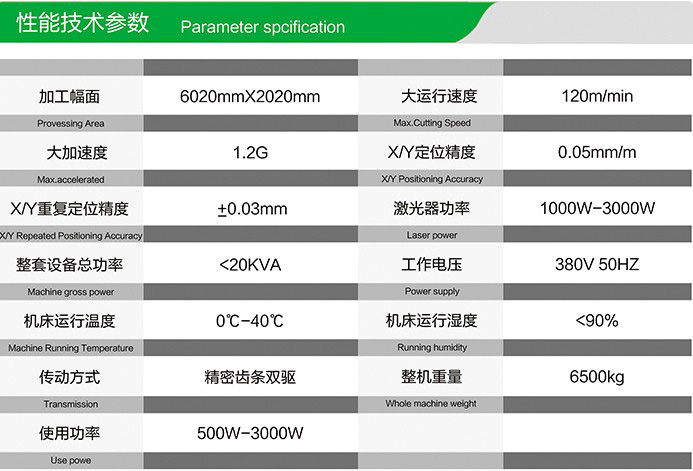

3性能參數

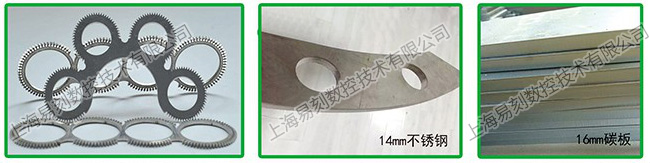

4切割效果
